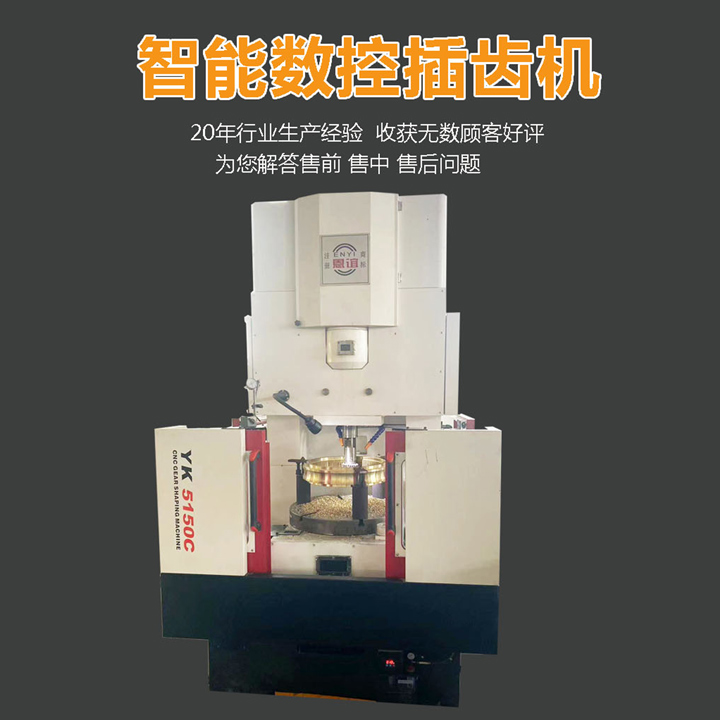

YK5150C数控插齿机

产品特点

本机床是刀架摆动实现让刀运动、立柱移动做径向进给、立柱部件左右偏移实行斜向让刀的纵向布局四轴三联动数控插齿机。其控制轴为:x轴

一径向进给运动，C1轴一刀具回转运动，C2轴一工件回转运动，主轴采用变频调速电机，实现主运动的无极调速。

标准配置采用广数GSK25IGH数控系统系统，配有常用通讯接口。采用人机界面实现参数化编程。

本机床通过连续分齿的方法可以插削圆柱形直齿盘状齿轮、多联齿轮、内外齿轮、扇形齿轮等。还可根据用户需要，配置特殊附件来可以加工连轴齿轮、斜齿轮、小锥度齿轮等，本机床具有如下特点:

1、本机床径向进给采用大平面注塑导轨，传动刚性好，支承能力大，抗振性好，导轨摩擦系数小，导向精度高，能满足高精度的重复定位要求。刀架、工作台蜗轮副均采用精密级双节距蜗杆副。

2、机床具有稳定的刀具上停功能。

3、为了补救因让刀凸轮及滚轮的磨损而引起的刀具轴垂直几何位置的倾斜度，超出机床允许的误差，特设计了一种简单而可靠的调整机构。
